Антенно-поворотное устройство "Рубеж-360/115"
- Артикул:
- 360_115
26600 руб.
В наличии
Нет в наличии
-
Соединительный кабель 30 м.1500 руб. -
Соединительный кабель 50 м.2500 руб.
-
Соединительный кабель 100 м.5000 руб.
-
Соединительный кабель 150 м.7500 руб.
-
Соединительный кабель 200 м.10000 руб.
- Плоскости вращения
- Горизонтальная + вертикальная
- Угол поворота в горизонтальной плоскости
- 360
- Грузоподъемность, кг
- 3
- Гарантия:
- 6 месяцев
- угол горизонтального поворота - 360°,
- угол вертикального подъёма от -45 до +70 (относительно горизонта),
- грузоподъёмность - 3 кг.,
- вынос до 300 метров,
- питание от встроенного в пульт управления аккумулятора (зарядка в комплекте)

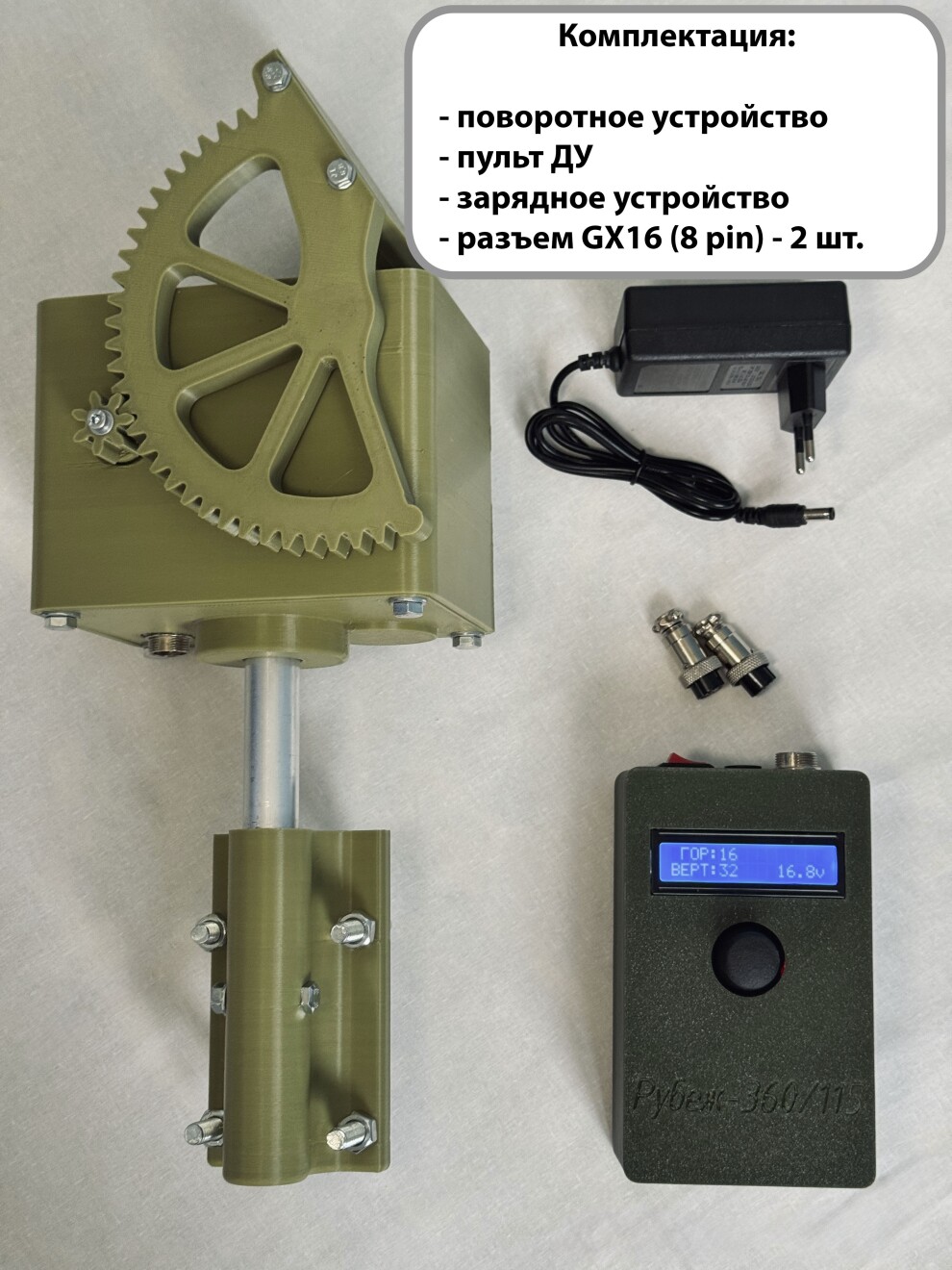

- антенно-поворотное устройство,
- пульт управления,
- зарядное устройство.
Назначение
Антенно-поворотное устройство «Рубеж-360/115»
предназначено для дистанционной юстировки антенного оборудования, либо другой полезной нагрузки, в горизонтальной и вертикальной плоскостях.
предназначено для дистанционной юстировки антенного оборудования, либо другой полезной нагрузки, в горизонтальной и вертикальной плоскостях.
Документы
Описание

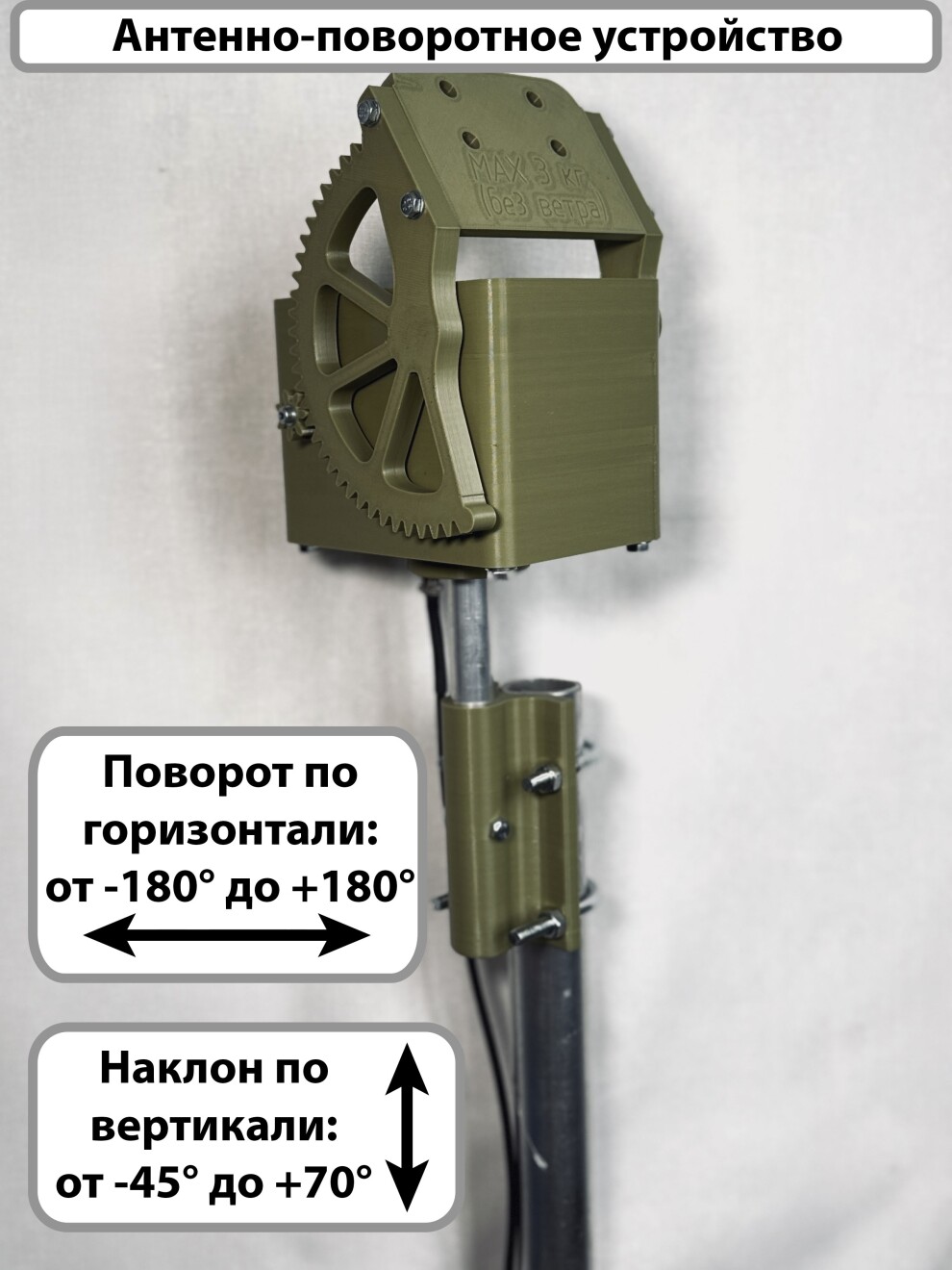

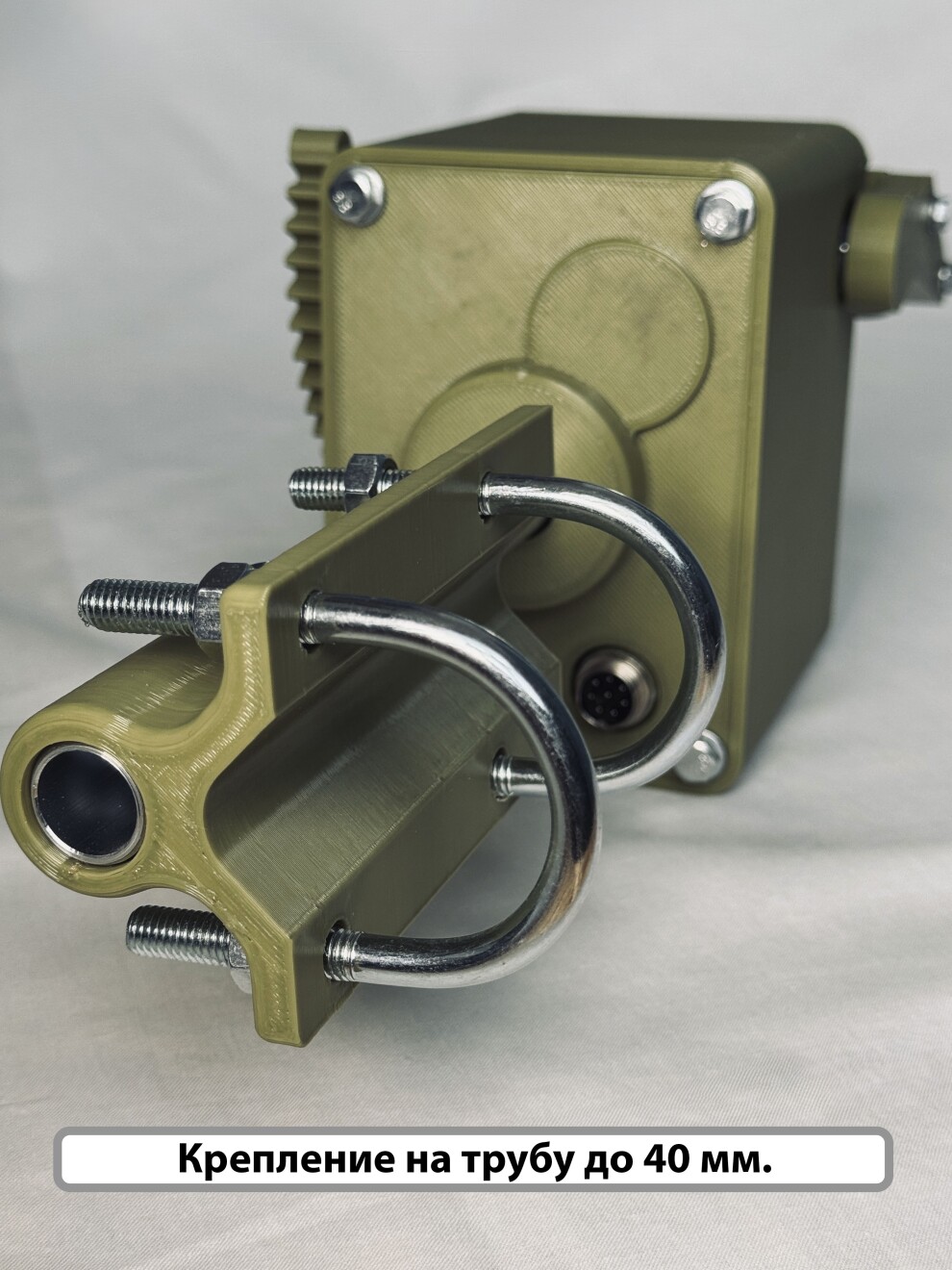

Поворотное устройство состоит из неподвижной и подвижных частей. Неподвижная часть представляет из себя алюминиевую трубу диаметром 20 мм., которая крепится к мачте диаметром до 40 мм., посредством стальных хомутов. Подвижная платформа горизонтального поворота представляет из себя прямоугольный корпус в котором находятся мотор-редукторы, приводящие устройство в движение и датчики углов. Подвижная платформа вертикального подъема представляет из себя пластину с крепежными отверстиями, для крепления оборудования.
Управление устройством осуществляется удаленно, с помощью пульта ДУ, соединенного с устройством кабелем (FTP-4х2х0,52, витая пара).
Управление устройством осуществляется удаленно, с помощью пульта ДУ, соединенного с устройством кабелем (FTP-4х2х0,52, витая пара).

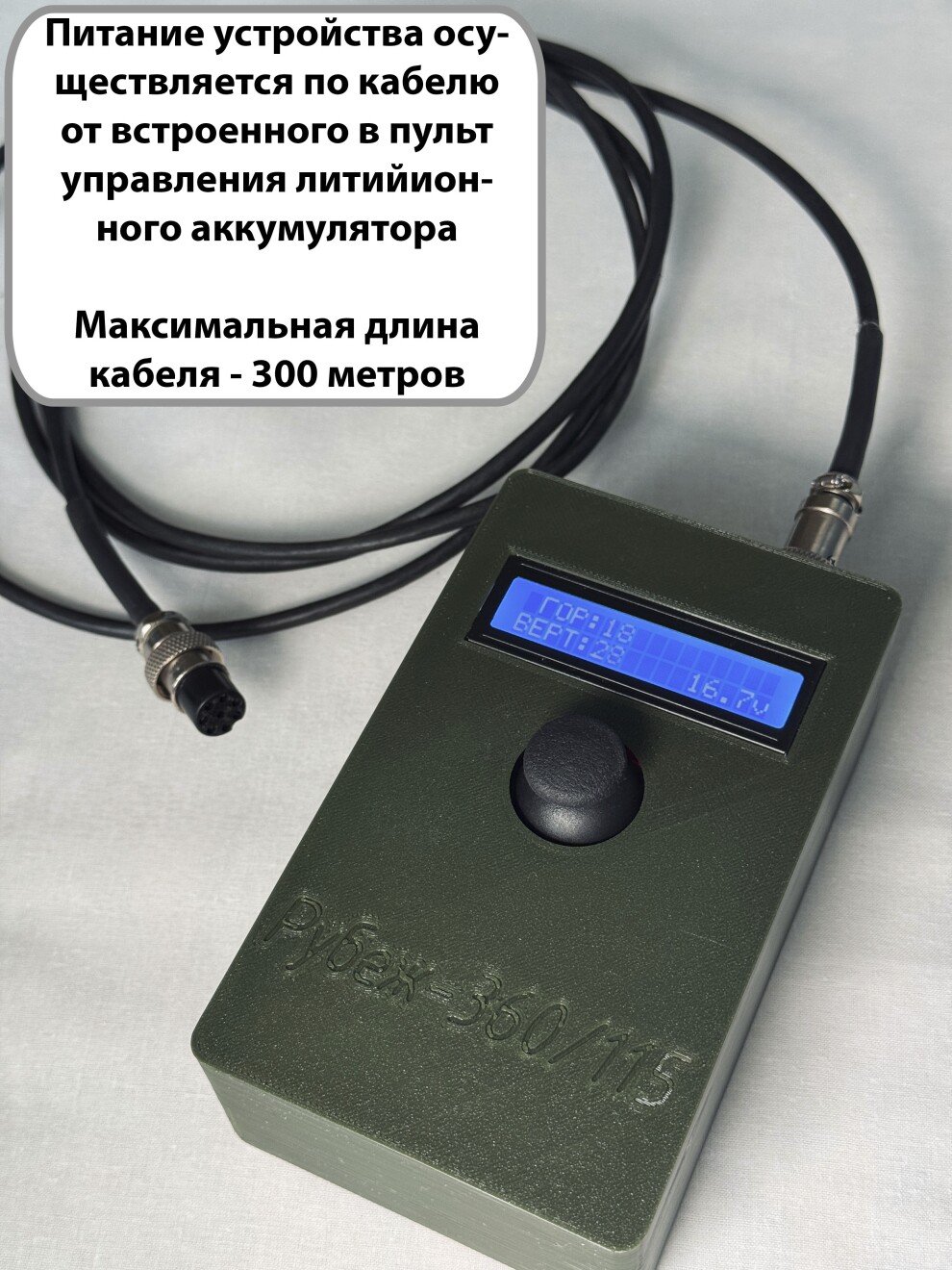

Управление осуществляется с помощью аналогового джойстика, вращение возможно сразу в обоих плоскостях. При нажатии на джойстик устройство возвращается в «нулевое» положение. На дисплее пульта ДУ отображается текущее положение углов поворота и наклона устройства (от -180 до +180 по горизонтали, и от -45 до +70 по вертикали), а также уровень заряда аккумулятора.
Питание устройства осуществляется за счет встроенного в пульт ДУ литий-ионного аккумулятора напряжением 14,4 – 16,8 вольт.
Питание устройства осуществляется за счет встроенного в пульт ДУ литий-ионного аккумулятора напряжением 14,4 – 16,8 вольт.
Технические характеристики
| Параметр | Значение |
| угол поворота по горизонтали | 360º |
| угол подъёма по вертикали | от -45 º до +70 º |
| грузоподъёмность (без учета ветровой нагрузки) | не более 3 кг. |
| емкость литий-ионного аккумулятора | 2600 мА/ч. |
| среднее время автономной работы | до 12 часов. |
| максимальная длина кабеля управления | 300 м. |
| габаритные размеры поворотного устройства | 400х160х140 мм. |
| габаритные размеры пульта ДУ | 160х90х50 мм. |
| температура эксплуатации | от -30 ºС до +50 ºС |
| масса устройства с пультом ДУ | 2,6 кг. |
