Антенно-поворотное устройство "Рубеж-360МАКС"
- Артикул:
- 360max
26000 руб.
В наличии
Нет в наличии
-
Соединительный кабель 30 м.1500 руб. -
Соединительный кабель 50 м.2500 руб.
-
Соединительный кабель 100 м.5000 руб.
-
Соединительный кабель 150 м.7500 руб.
-
Соединительный кабель 200 м.10000 руб.
- Плоскости вращения
- Горизонтальная
- Угол поворота в горизонтальной плоскости
- 360
- Грузоподъемность, кг
- 50
- Гарантия:
- 6 месяцев
- угол горизонтального поворота - 360°,
- грузоподъёмность - 50 кг.,
- вынос до 300 метров,
- питание от встроенного в пульт управления аккумулятора (зарядка в комплекте)
- антенно-поворотное устройство,
- пульт управления,
- зарядное устройство.
Назначение
Антенно-поворотное устройство «Рубеж-360МАКС» предназначено для дистанционной юстировки антенного оборудования, либо другой полезной нагрузки, в горизонтальной плоскости.
Документы
Описание

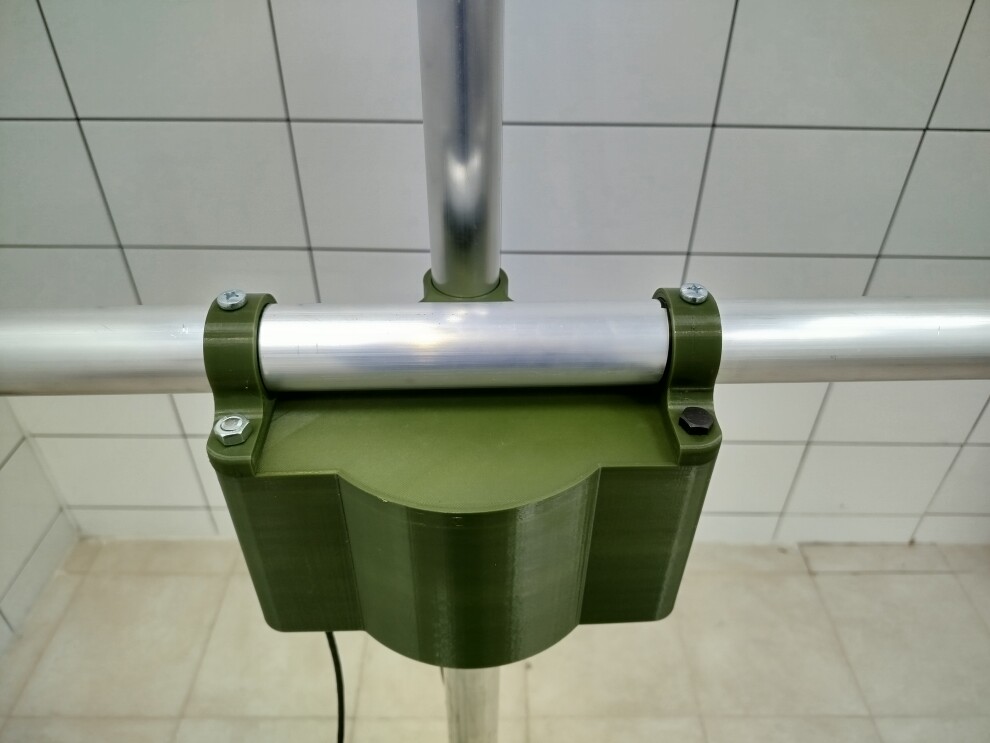

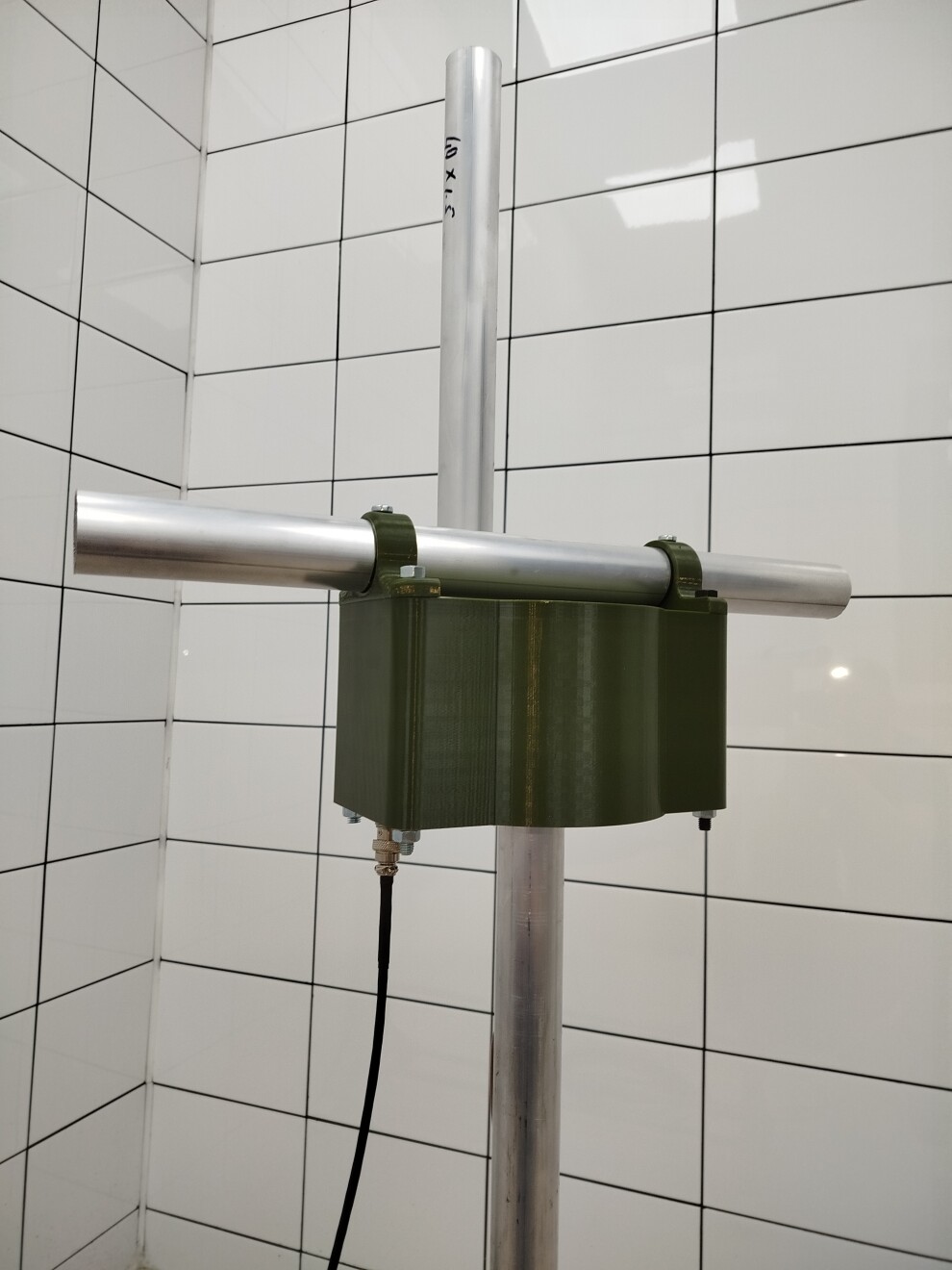

Поворотное устройство состоит из неподвижной и подвижных частей. Неподвижная часть представляет из себя трубу диаметром 40 мм., которая крепится к мачте. Подвижная платформа горизонтального поворота представляет из себя монолитный пластиковый корпус, в котором находится мотор-редуктор, приводящий устройство в движение и датчик угла поворота. Для крепления полезной нагрузки в комплект изделия входят две трубы диаметром 40 мм.
Управление устройством осуществляется удаленно, с помощью пульта ДУ, соединенного с устройством кабелем (FTP-4х2х0,52, витая пара).
Управление устройством осуществляется удаленно, с помощью пульта ДУ, соединенного с устройством кабелем (FTP-4х2х0,52, витая пара).
Управление осуществляется с помощью кнопок «вправо» и «влево». На дисплее пульта ДУ отображается текущее положение угла поворота устройства (от -180 до +180 по горизонтали), а также уровень заряда аккумулятора.
Питание устройства осуществляется за счет встроенного в пульт ДУ литий-ионного аккумулятора напряжением 14,4 – 16,8 вольт.
Питание устройства осуществляется за счет встроенного в пульт ДУ литий-ионного аккумулятора напряжением 14,4 – 16,8 вольт.
Технические характеристики
| Параметр | Значение |
| угол поворота по горизонтали | 360º |
| грузоподъёмность (без учета ветровой нагрузки) | не более 50 кг. |
| емкость литий-ионного аккумулятора | 2600 мА/ч. |
| среднее время автономной работы | до 12 часов. |
| максимальная длина кабеля управления | 300 м. |
| габаритные размеры поворотного устройства | 510х220х190 мм. |
| габаритные размеры пульта ДУ | 160х90х50 мм. |
| температура эксплуатации | от -30 ºС до +50 ºС |
| масса устройства с пультом ДУ | 3,5 кг. |
